一、概述：

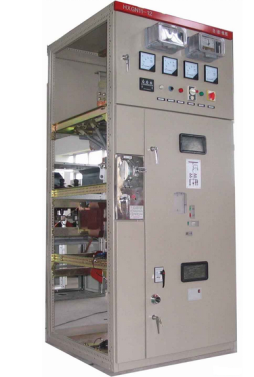

   XGN15-12型交流高壓六氟化硫環網開關設備（以下簡稱環網柜）廣泛使用于工礦企業、高層建筑、住宅小區、學校等作為10KV電力配電系統環網供電和終端配電之用。

    環網柜內裝有六氟化硫負荷開關或六氟化硫負荷開關與熔斷器組合電器可以關合和開斷額定負載電流、關合額定短路電流、開斷變壓器空載電流，組合電器配以熔斷器后可一次性開斷31.5KA短路電流，在電力系統中控制和保護作用。

二、正常使用條件：

1、海拔：不超過2500m

2、周圍溫度：+40℃～ -35℃

3、相對濕度：日平均值不大于95%，月平均值不大于90%。

4、周圍空氣應不受腐蝕性或可燃氣體、水蒸氣等明顯污染；

5、無經常性的劇烈振動。

當使用條件不同或有其它要求時需與制造廠協商。

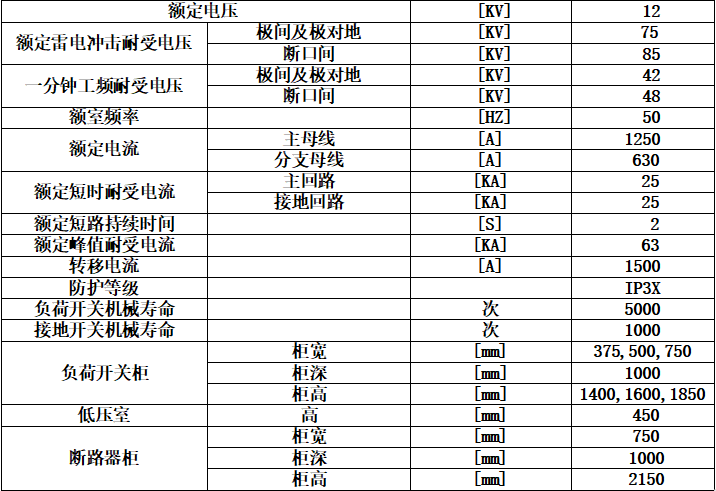

三、技術參數

四、開關柜結構

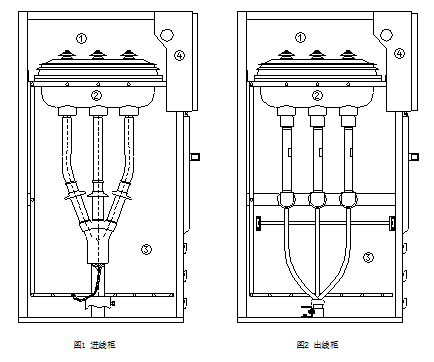

注： XGN15-12型單元式六氟化硫環網柜由以下4個部分組成：①母線室②主開關③電纜室④操作機構、聯鎖機構和低壓控制

①母線室

      母線室布置在柜的上部。在母線室中主母線連接在一起，貫穿整排開關柜。

②負荷開關

       開關室內裝有一個3工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，充六氟化硫（SF6）氣體為絕緣介質，在殼體上設有觀察孔。開關室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。

③電纜室

       負荷開關柜有寬裕的電纜室，主要用于電纜連接，使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗和安全聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板和門前框可以拆下，方便電纜安裝。

④操作機構、聯鎖機構和低壓控制室

       帶聯鎖的低壓室同時起到控制盤的作用。低壓室內裝有帶位置指示器的彈簧操作機構和機械聯鎖裝置，也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操作裝置，同時低壓室空間還可供裝設控制回路、計量儀表和保護繼電器，750mm寬柜設有兩個相同的低壓室，可裝更多附件。

整個XGN15開關柜可分成上下兩個部分，柜的上部包括母線室，負荷開關、操作機構和低壓室，與下部電纜室分隔開來。因此，可以安全、方便地對裝于上部單元內的設備進行檢修及改造，并可更換整個上部單元。
