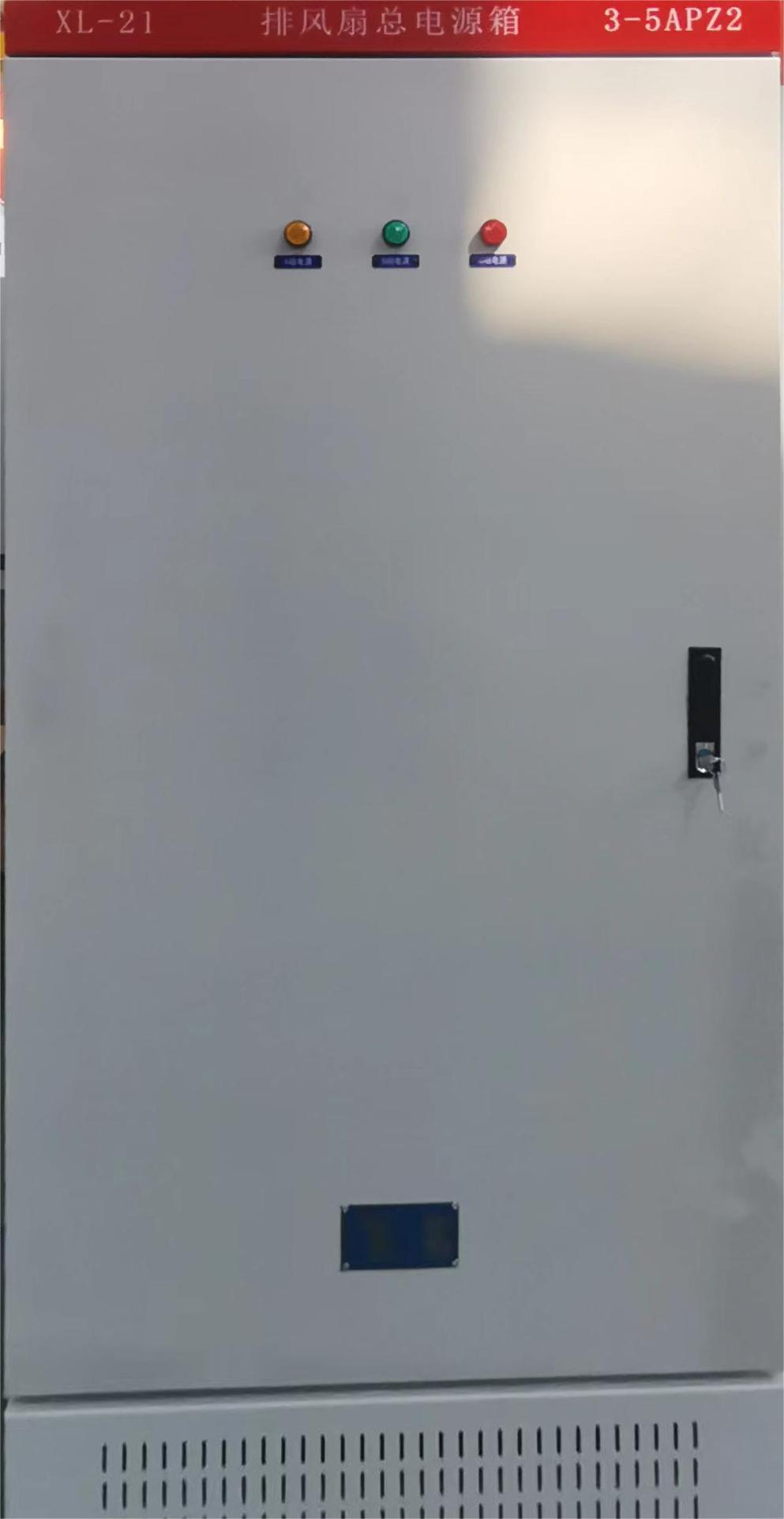

一、概述及產品照片

XL型低壓動力配電箱符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》，國標GB7251-1997《低壓開關設備和控制設備裝置》。適用于發電廠、變電站、大型建筑、樓宇等電力用戶。適用于交流50Hz、額定電壓500V及以下，作為動力控制及配電使用。XL-21系戶內裝置，靠墻安裝，屏前檢修。箱體具有良好的防塵特性，適合于化工廠和有灰塵場所使用。

二、 產品特點

XL型動力配電箱系封閉防塵式，外殼用鋼板彎制而成，刀熔組合開關操作手柄安裝在箱前右柱上部，可以作為切換電源之用，配電箱前面裝有一只電壓表，指示匯流排母線的電壓，配電箱前面有門，門打開后，配電箱內部設備敞露，便于檢修維護。

XL型動力配電箱均采用新型電器組件，具有結構緊湊，檢修方便，線路方案可以靈活組保等特點，配電箱除裝有空氣斷路器和熔斷器作為短路保護功能，還具有過壓、欠壓、缺相告警功能，箱前門可裝指示電表，操作按鈕和指示燈。

三、 工作條件

3.1 海拔高度不超過2000米；

3.2 周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度 不低于-5℃；

3.3 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%；

3.4 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所；

3.5 安裝時，與垂直面傾斜不超過5°；

3.6 本產品適合以下溫度運輸、儲存：-25℃--+55℃。在短時間內（不超過24小時）不超過+65℃；

3.7 如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠提出，協商解決。

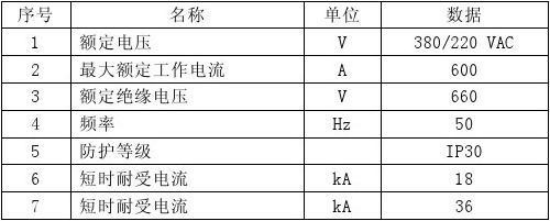

覽：

四、使用、維護和檢修

XL型動力配電箱在檢修后，在投入運行前需進行下列檢查和檢驗：

4.1 檢查動力配電箱內電器元件、二次接線是否符合圖紙要求；

4.2 檢查手動操作的刀開關、空氣開關是否靈活，無卡扎現象；

4.3 檢查所裝設的電器設備接觸是否良好、是否符合該電器設備的本身使用要求；

4.4 檢查動力配電箱內無異物，檢查緊固螺釘是否松動。

五、訂貨須知

訂貨時客戶需提供下列資料：

5.1一次線路方案及單線系統圖；

5.2二次線路展開系統圖；

5.3每箱內所裝設各種電器的詳細規格及參數。
