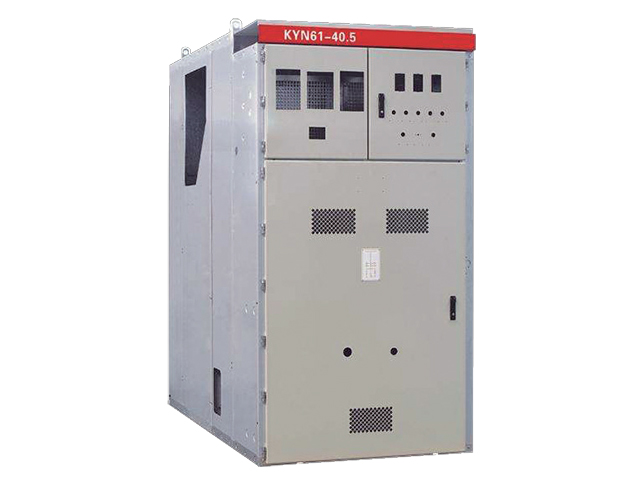

1、概念及產品照片

KYN61-40.5(Z)型金屬鎧裝移開式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流50HZ、額定電壓40.5KV的戶內成套配電裝置，斷路器可選配Z185-40.5、VEP-40.5、m4、WBG等真空斷路器和法國阿?，m公司FP等系列六氟化硫斷路器，能滿足不同用戶的要求，作為發電廠、變電站及工礦企業接受和分配電能之用，并對電路起到控制、保護和監測等功能，還可以用于頻繁操作的場所。本產品符合標準 GB3906(3-35KV交流金屬封閉開關設備)。GB/T11022(高壓開關設備和控制設備標準的共用技術要求)。IEC60298(額定電壓1KV以上50KV及以下交流金屬封閉開關設備和控制設備)，DL/404(戶內交流高壓開關柜訂貨技術條件)。

2、使用環境條件

①海拔高度:不超過 2000米:

②環境溫度:上限為40℃:下限為-10℃:

③相對濕度:日平均值不大于 95%，月平均不大于90%:

④地震烈度:不超過8度;

⑤沒有火災爆炸危險，沒有劇烈震動及化學腐蝕等嚴重污穢的場所:注:超出上述環境條件時，用戶應與制造廠協商。

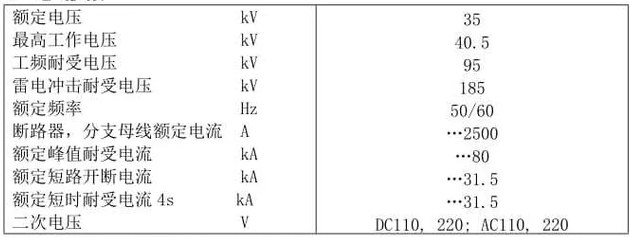

3、技術參數

注:外界溫度55℃額定電流 2500A需強制通風

4、技術要求

①開關柜由固定的柜體和可移開部件兩大部分組成,根據柜體電氣設備的功能，分成四個不同單元:母線室、斷路器室、電纜室、低壓室;開關柜外殼和隔板是采用敷鋁鋅鋼板經數控機床加工和折彎之后在專用夾具上組裝栓接而成;在斷路器室、母線室和電纜室的上方均設有壓力釋放裝置，當發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓升高，頂部裝設的壓力釋放金屬板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜安全。

②開關柜應有測量、控制、聯鎖、閉鎖等功能所需的繼電器、表計、操作開關等。

③開關柜的安裝與調試均可在柜前進行，且柜門關閉后仍然可以在柜前進行操作。

④開關柜的防護等級為IP4X，斷路器室門打開時為IP2X。

⑤斷路器具有可靠的“防跳”功能，所有操作機構各輔助開關的接線，除特殊要求外，同規格均采用相同的連線以保證手車的互換性，手車上配有機械式計數器，用于合閘時計數，計數器應安裝在手車面板上，并有觀察孔，斷路器手車面板上設有機械式分合閘狀態指示、彈簧儲能狀態指示和手動分合閘按鈕，指示器易于觀察。

⑥開關柜的門板面漆采用靜電噴涂后的焙烤，表面抗沖擊，耐腐蝕并保證外形的美觀。

⑦開關柜內手車的推進、抽出應靈活方便，不產生沖擊力，相同規格的手車具有良好的互換性，結構相同的組件應能互換。

⑧開關柜為金屬鎧裝移開式結構。各組件及其支持絕緣件的外絕緣爬電比距不小于 20 mm/kV。

⑨可將接地開關、電流互感器、避雷器、高壓帶電顯示抽取裝置等文件裝于電纜室內。

⑩柜體設專用接地銅排，可通過預設連接板將各柜體接地銅排連為文稱,致下載高清無該接地銅排設有供連接用的連接端子，并帶有明顯的接地標志。

?開關柜采用復合絕緣，柜內各相間與對地間凈距均符合相關標準的規定。采用熱縮套管和絕緣板。母線接頭處用耐熱PVC絕緣膠帶和絕緣罩包扎，使整柜無一帶電裸露體，達到全絕緣標準。母線接頭均錫。

?綜合保護測控裝置安裝在開關柜繼電器室內，高壓柜成套商應負責安裝調試。

開關柜設有必要的電氣五防聯鎖，即防止誤分、合斷路器，防止帶負荷分、合隔離開關或隔離插頭，防止接地開關合上時送電，防止帶電合接地開關，防止誤入帶電隔室等。
