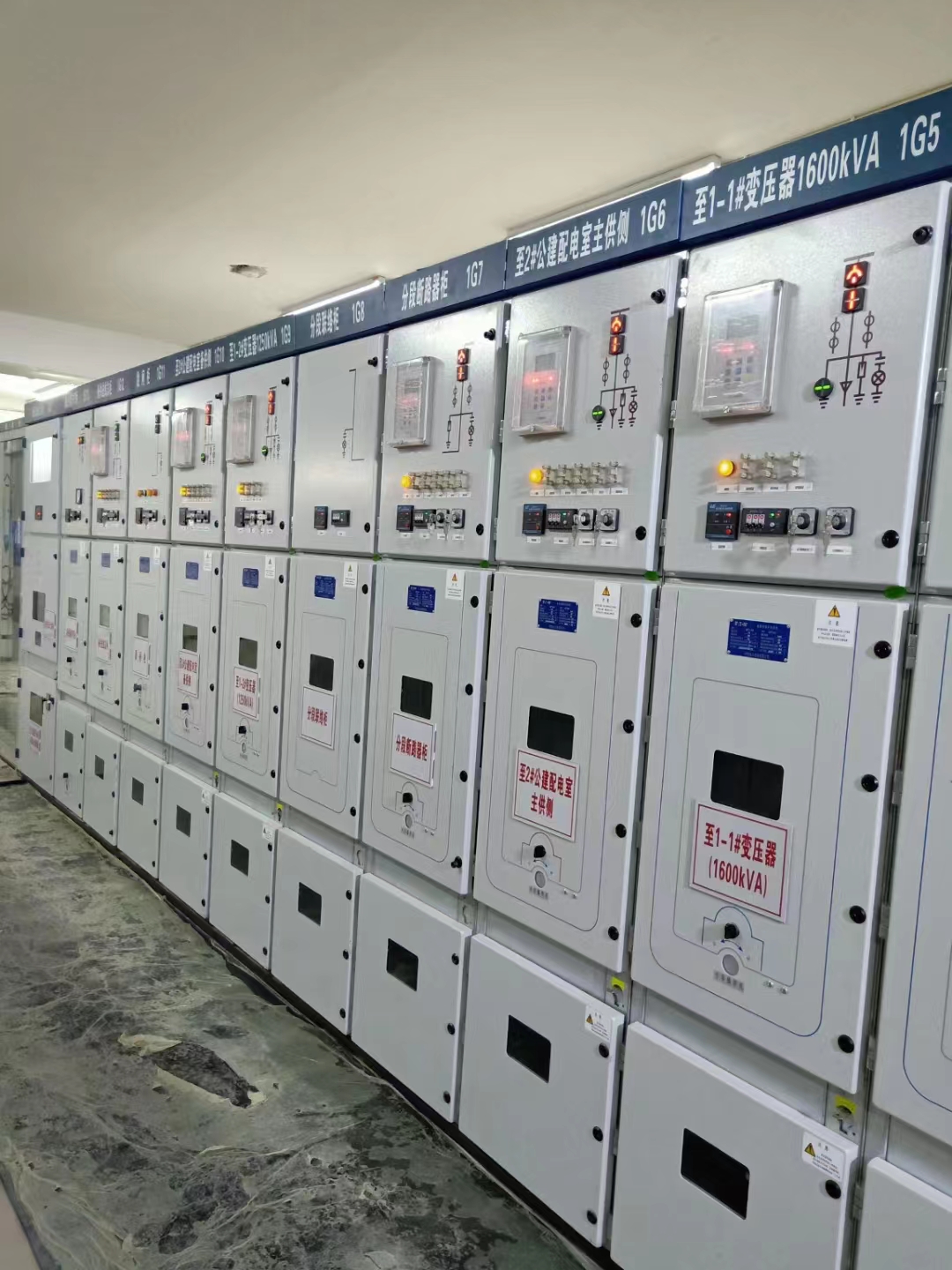

1、概述及產品照片

KYN28A-12（Z）（GZS1）鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）它適用于三相交流50HZ電力系統，用于接受和分配電能并對電路實行控制、保護及監測。

本產品符合標準：GB3906《3～35Kv交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準的共用技術要求》，IEC60298《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》，DL/T404《戶內交流高壓開關柜訂貨技術條件》。

2、使用環境條件

①周圍空氣溫度：最高溫度+40℃，最低溫度－15℃。

②濕度條件：日平均相對濕度≤95%，日平均水蒸氣壓力不超過2.2kPa；月平均相對濕度：≤90%，月平均水蒸氣壓力不超過1.8kPa。

③海拔高度：標準型2000m及以下，高原型4000m 及以下.

④地震烈度：不超過8度。

⑤周圍空氣應不受腐蝕型或可燃?xì)怏w、水蒸氣等明顯污染。

⑥無經常性的劇烈振動場所。

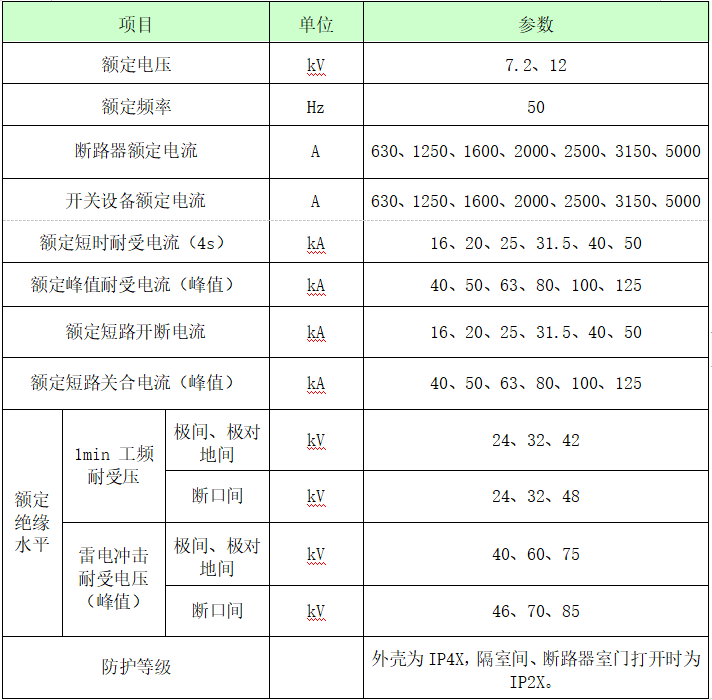

3、開關設備技術參數

4、性能結構特點

①柜體及表面處理

柜體采用進口敷鋁鋅板經雙重折彎用高強度螺栓栓接而成。整體強度高，可確保柜體外型尺寸一致。儀表室門、斷路器室門、電纜室門采用優質冷軋鋼板，表面經高壓靜電噴塑處理，防腐蝕、防霉變性能好。

②完全隔離的帶電間隔

開關柜分為四個單獨的隔室，斷路器室、主母線室、電纜室、儀表室。高壓室有各自獨立的壓力釋放通道，各室均獨立接地；隔室間的防護等級IP2X。

③中置式斷路器室

完善的機械閉鎖結構。斷路器在試驗位置與工作位置之間移動時靜觸頭盒的隔離活門自動打開或關閉，確保工作人員不觸及帶電體；斷路器及手車式組合單元在室內可分別鎖定在試驗位置、工作位置，實現電氣連鎖防止誤操作；斷路器合閘后，手車無法移動，防止帶負荷推拉手車；斷路器可在關門情況下操作；通過觀察窗可看到手車在室內的位置及手車上的標志。

④相互隔離的主母線室

相鄰柜間的主母線通過高壓穿墻套管貫通，可防止故障蔓延。

⑤大空間電纜室

電纜室有較大的空間，可連接多根電纜，方便維護，透過視窗可觀察電纜室運行狀況。

⑥防震動儀表室

儀表室的安裝采用防震措施，斷路器、接地開關的合閘分閘操作不會引起保護裝置誤動作。儀表箱頂部設置獨立的小母線室，可安裝15路小母線，小母線可采用導線或Φ6銅棒，用戶可自行選擇。

⑦可配ZN63A、VS1、VD4、ZN12、ZN65、3AH、VB2等系列中置移開式真空斷路器，V7、VHC-12系列F-C回路組合電器及其它手車式組合單元。相同規格的手車互換性好、絕緣性能高、機械壽命長、維護方便 。

⑧采用快速接地開關。

⑨簡單有效的五防閉鎖，可防止誤操作、防止誤入帶電間隔。

9.1.1 接地開關在分閘位置時，手車才能在試驗位置與工作位置之間移動。

9.1.2 只有斷路器手車充分鎖定在試驗位置或工作位置時，才可進行合閘或分閘操作。斷路器合閘后，手車無法移動，防止帶負荷推拉手車。

9.1.3 手車在工作位置時，二次插頭被鎖定不能拔除。

9.1.4 接地開關關合時，手車不能從試驗位置移至工作位置。

9.1.5 接地開關僅在手車處于試驗位置時才能被操作。

9.1.6 接地開關在分閘位置時，電纜室門和柜后封板打不開，可防止誤入帶電間隔。

⑩防凝露措施

柜內配置防凝露裝置，可使開關柜在潮濕的環境中可靠運行。防止誤入帶電間隔。開關柜通過凝露和污穢試驗及內部故障試驗。

?安全可靠的接地系統

電纜室后下方獨立設置ＴＭＹ40×10mm²接地銅母排（根據主回路電流等級配置接地銅母排）可貫通相鄰各柜，開關柜處于良好的接地狀態，確保操作人員人身安全。

開關柜可不靠墻或墻靠安裝。
